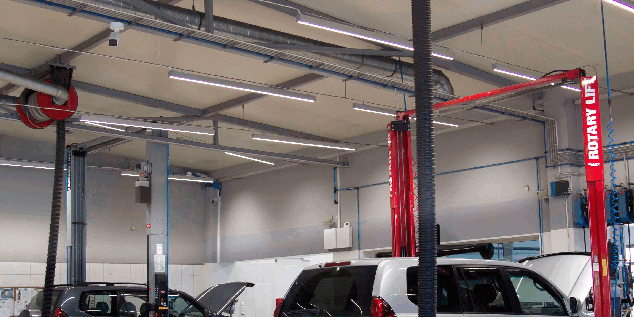

Odsysacze spalin (nazywane także wyciągami lub odciągami spalin) to urządzenia przeznaczone do usuwania spalin silnikowych z pomieszczeń. Innymi słowy, ich zadaniem jest wychwycenie i odprowadzenie na zewnątrz toksycznych gazów powstających przy pracy silników spalinowych, zanim zdążą one rozprzestrzenić się wewnątrz garażu czy warsztatu. Dzięki temu chronią zdrowie osób przebywających w otoczeniu działającego silnika oraz zapobiegają gromadzeniu się szkodliwych substancji w powietrzu i osadzaniu sadzy na ścianach czy sprzętach.
Takie urządzenia spotkamy przede wszystkim w miejscach, gdzie często uruchamia się pojazdy wewnątrz budynków – na przykład w warsztatach samochodowych, stacjach kontroli pojazdów czy remizach strażackich. Wyciągi spalin stały się wręcz niezbędnym elementem wyposażenia tego typu obiektów, ponieważ pozwalają utrzymać bezpieczne i czyste środowisko pracy.
Dlaczego odsysanie spalin jest ważne?
Spaliny silnikowe zawierają całą gamę szkodliwych substancji, które w zamkniętym pomieszczeniu mogą stanowić poważne zagrożenie. Najgroźniejszy jest tlenek węgla (popularnie zwany czadem) – bezwonny i bezbarwny gaz, który już w niewielkim stężeniu powoduje niedotlenienie organizmu i może doprowadzić do zatrucia, a nawet śmierci. Ponadto w spalinach znajdują się tlenki azotu, dwutlenek siarki, związki ołowiu oraz drobne cząstki stałe (sadza). Wdychanie takiej mieszaniny gazów i pyłów może wywoływać bóle głowy, podrażnienia dróg oddechowych, uszkodzenia błon śluzowych, a przy długotrwałej ekspozycji – poważne choroby układu oddechowego lub krążenia.
W pomieszczeniach takich jak garaże czy hale warsztatowe spaliny gromadzą się bardzo szybko, zwłaszcza gdy wentylacja ogólna jest niewystarczająca. Odsysacze spalin eliminują to zagrożenie u źródła – wychwytują spaliny bezpośrednio z rury wydechowej pojazdu i odprowadzają je poza budynek, zanim zdążą wymieszać się z powietrzem w środku. Jest to jedyne skuteczne rozwiązanie zapobiegające nagromadzeniu trujących gazów tam, gdzie pracują silniki.
Co więcej, przepisy bezpieczeństwa i higieny pracy (BHP) nakładają na pracodawców obowiązek ochrony pracowników przed czynnikami szkodliwymi. W praktyce oznacza to, że wszędzie tam, gdzie uruchamiane są pojazdy w pomieszczeniach, powinny być zastosowane środki ochrony zbiorowej w postaci odciągów spalin. W przypadku stacji kontroli pojazdów czy strażackich remiz odprowadzanie spalin z miejsca pracy nie jest tylko kwestią wyboru – jest wymagane prawnie i kontrolowane przez odpowiednie inspekcje. Dzięki zastosowaniu odpowiednich systemów odsysających, osoby przebywające w warsztacie lub garażu mogą pracować bez narażenia na szkodliwe działanie spalin.
Gdzie znajdują zastosowanie odsysacze spalin?
Urządzenia do odciągania spalin wykorzystywane są wszędzie tam, gdzie zachodzi potrzeba uruchamiania pojazdów lub maszyn spalinowych wewnątrz pomieszczeń. Najczęściej spotkać je można w:
- Warsztatach samochodowych i serwisach – podczas napraw, diagnostyki czy regulacji silników samochodowych często zachodzi konieczność pracy silnika na postoju. Odsysanie spalin pozwala mechanikom bezpiecznie wykonywać swoje zadania w zamkniętym warsztacie.
- Stacjach kontroli pojazdów (SKP) – na stanowiskach diagnostycznych samochody muszą nieraz pracować na różnych obrotach, a przepisy wymagają, by w takich miejscach były zainstalowane systemy odprowadzania spalin.
- Remizach strażackich i bazach służb ratunkowych – pojazdy straży pożarnej, ambulansy pogotowia czy wozy policji często uruchamia się pod dachem, aby były gotowe do natychmiastowego wyjazdu. Specjalne odsysacze spalin chronią strażaków i ratowników przed wdychaniem spalin podczas rozruchu pojazdów w garażu.
- Zajezdniach autobusowych i garażach firm transportowych – autobusy i ciężarówki o dużych silnikach diesla emitują dużo spalin przy rozruchu. W halach, gdzie są one serwisowane lub garażowane, montuje się systemy odciągu spalin dostosowane do większych pojazdów.
- Halach przemysłowych i magazynach – jeśli wewnątrz obiektu pracują maszyny spalinowe (np. wózki widłowe na diesel) lub pojazdy wjeżdżają do środka, również stosuje się wyciągi spalin, by zapobiegać zadymieniu i zanieczyszczeniu powietrza.
Jak widać, odciągi spalin są niezbędne wszędzie tam, gdzie silnik spalinowy może pracować pod dachem. W wielu z tych miejsc stanowią standardowe wyposażenie gwarantujące bezpieczeństwo i komfort pracy.
Budowa i zasada działania odsysacza spalin
Typowy odsysacz spalin składa się z kilku podstawowych elementów. Pierwszym z nich jest wąż elastyczny o odpowiedniej średnicy, wykonany z materiału odpornego na wysoką temperaturę (zwykle do ok. 150°C lub więcej). Wąż ten służy do transportu gazów wydechowych i musi być na tyle szeroki, by swobodnie przepływały przez niego spaliny nawet przy wysokich obrotach silnika.
Drugim kluczowym elementem jest ssawa (końcówka ssąca), czyli nasadka mocowana do rury wydechowej pojazdu. Jej zadaniem jest zapewnienie stabilnego i szczelnego połączenia między wylotem spalin z pojazdu a wężem. Dobra ssawa wykonana jest z materiału odpornego na gorąco (np. z gumy lub elastomeru wytrzymującego wysoką temperaturę) i posiada zacisk lub inny mechanizm mocujący, który umożliwia szybkie założenie i zdjęcie bez użycia narzędzi. Nierzadko ssawy projektuje się tak, by można było przez nie przełożyć sondę analizatora spalin (co jest istotne na stacjach diagnostycznych podczas badania emisji spalin).
Trzecim elementem układu jest wentylator elektryczny, który wytwarza podciśnienie zasysające spaliny. Wentylator ten jest przystosowany do pracy z gorącymi gazami i odpowiednio wydajny – jego moc i wydajność dobiera się w zależności od rodzaju obsługiwanych pojazdów. Gdy wentylator zostaje uruchomiony, zasysa on spaliny przez ssawę i wąż, a następnie wyrzuca je dalej do przewodu wylotowego prowadzącego na zewnątrz budynku lub do komina. W efekcie trujące gazy nie przedostają się do pomieszczenia, lecz są efektywnie usuwane na zewnątrz.
Wiele nowoczesnych odsysaczy jest dodatkowo wyposażonych w mechanizmy wspomagające obsługę węża. W zależności od konstrukcji może to być mechanizm balansowy (sprężynowy balanser) albo zwijacz bębnowy. Mechanizm balansowy działa jak przeciwwaga – utrzymuje wąż podwieszony pod sufitem i pozwala łatwo opuścić go na wymaganą długość, a po zakończeniu pracy automatycznie podciąga wąż z powrotem do góry. Z kolei zwijacz bębnowy to bęben, na który nawija się wąż; może mieć napęd sprężynowy lub elektryczny. Dzięki bębnowi wąż można szybko zwinąć, a podczas rozwijania jest on utrzymywany w ryzach, co zapobiega plątaniu się i uderzaniu ssawki o karoserię pojazdu. Oba rozwiązania – balansowe i bębnowe – służą temu, aby nieużywany odcinek węża nie przeszkadzał w pracy i nie ulegał uszkodzeniom (np. przez przypadkowe najechanie na niego kołem pojazdu).
Rodzaje odsysaczy spalin
W zależności od specyfiki obiektu i potrzeb użytkownika, producenci oferują odsysacze spalin w wielu wariantach konstrukcyjnych. Różnią się one sposobem montażu, obsługą węża oraz przeznaczeniem do określonych typów pojazdów. Poniżej przedstawiamy najczęściej spotykane rodzaje odsysaczy:
Odsysacze spalin bębnowe (na bębnie)
Odsysacze bębnowe to urządzenia wyposażone w bęben zwijający wąż. Cały mechanizm zwykle montowany jest wysoko pod sufitem lub na ścianie. Wąż odsysający jest nawinięty na bęben; kiedy potrzebujemy skorzystać z odsysacza, rozwijamy wymaganą długość węża i podłączamy ssawę do rury wydechowej pojazdu. Po zakończeniu pracy wąż może zostać automatycznie zrolowany z powrotem na bęben – odbywa się to za pomocą mechanizmu sprężynowego lub silnika elektrycznego, w zależności od modelu.
Odsysacze bębnowe cechują się estetyką i wygodą – wąż nie zwisa luźno, tylko jest schludnie przechowywany na zwijaczu. Dzięki temu oszczędzamy miejsce i unikamy ryzyka przypadkowego najechania na wąż. Urządzenia te są chętnie stosowane w warsztatach o ograniczonej przestrzeni oraz wszędzie tam, gdzie zależy nam na szybkim przygotowaniu stanowiska do pracy. Przykładem odsysaczy bębnowych są modele z serii ALAN, w których wąż (o długości nawet kilkunastu metrów) automatycznie nawija się na bęben po zwolnieniu blokady.
Odsysacze spalin wiszące (proste)
Najprostszy typ stanowią odsysacze wiszące, nazywane też odciągami prostymi. Ich konstrukcja jest nieskomplikowana: wentylator montowany jest do ściany lub słupa konstrukcyjnego, a do niego podłączony jest jeden (lub dwa) węże zakończone ssawami. Po użyciu takie węże zwykle odwiesza się na specjalne haki lub wsporniki na ścianie – stąd nazwa „wiszące”. W niektórych modelach stosuje się też proste balansery, które podtrzymują węże u góry, ale nie ma tu bębna zwijającego.
Wiszące odciągi spalin sprawdzają się w małych warsztatach i garażach, gdzie budżet i prostota są priorytetem. Są łatwe w montażu i obsłudze – praktycznie wystarczy zamocować wentylator, podłączyć do niego wąż z ssawą i całość podpiąć do kanału wylotowego. Minusem może być konieczność ręcznego obchodzenia się z wężem (opuszczania i wieszania), jednak przy niewielkiej skali działalności nie jest to dużym problemem.
Odsysacze spalin balansowe
Odsysacze balansowe to pewnego rodzaju rozwinięcie idei odsysaczy wiszących, wyposażone w mechanizm samoczynnie podtrzymujący i cofający wąż. W praktyce wygląda to tak: elastyczny przewód z ssawą jest zawieszony pod sufitem za pomocą mechanizmu sprężynowego (balansera). Kiedy mechanik potrzebuje skorzystać z odciągu, chwyta za ssawę i ręcznie wyciąga wąż na potrzebną długość. Balanser stawia tylko niewielki opór, więc rozwijanie jest łatwe. Następnie ssawka mocowana jest do rury wydechowej pojazdu. Po zakończeniu pracy, gdy odpinamy ssawę od pojazdu, mechanizm balansowy automatycznie podciąga wąż do góry – dzięki temu odsysacz wraca do pozycji wyjściowej, a wąż nie plącze się po podłodze.
Odsysacze balansowe montuje się zazwyczaj na ścianie lub słupie konstrukcyjnym, łącząc je z oddzielnym wentylatorem wyciągowym (zamocowanym osobno, np. na ścianie lub dachu). Dostępne są wersje stacjonarne (na stałe w jednym miejscu) oraz mobilne, gdzie cały zestaw można przemieszczać. Rozwiązanie balansowe jest cenione za swoją prostotę i niezawodność – ma mniej elementów mechanicznych niż bęben, a wąż automatycznie „chowa się” pod sufit po użyciu.
Systemy szynowe (przejezdne)
W dużych halach lub specjalistycznych zastosowaniach (np. w straży pożarnej) często wykorzystuje się systemy szynowe odsysania spalin. Taki system składa się z sztywnego kanału (szyny) zamontowanego równolegle do stanowisk, zazwyczaj pod sufitem lub tuż nad pojazdami. Szyna ta ma konstrukcję samouszczelniającą – wewnątrz wytwarzane jest podciśnienie, ale szczelina otwiera się tylko w miejscu podłączenia odsysacza.
Po szynie porusza się wózek jezdny, do którego podłączony jest elastyczny wąż z ssawą. Wózek ten może przesuwać się wzdłuż całego stanowiska za pojazdem. Dzięki temu, gdy np. wóz strażacki wyjeżdża z remizy, ssawa podłączona do jego wydechu może przemieszczać się razem z nim, cały czas odsysając spaliny. W zaawansowanych systemach stosuje się dodatkowe udogodnienia: ssawy z elektromagnesami lub specjalnymi zatrzaskami, które automatycznie odczepiają się od pojazdu, gdy ten opuszcza garaż, oraz czujniki krańcowe wyłączające system. Na jednej szynie może jednocześnie pracować kilka odsysaczy (np. dla kilku pojazdów stojących obok siebie).
Systemy szynowe są najbardziej rozbudowanym i kosztownym rozwiązaniem, ale niezastąpionym tam, gdzie pojazdy przemieszczają się podczas pracy silnika. Sprawdzają się nie tylko w straży pożarnej, ale też w dużych warsztatach obsługujących wiele stanowisk w jednej linii, a także w zajezdniach autobusowych. Często łączą w sobie zalety bębna i balansera – istnieją np. systemy, gdzie na szynie porusza się całe urządzenie bębnowe z wężem.
Odsysacze spalin przenośne (mobilne)
Osobną kategorię stanowią odsysacze przenośne (mobilne), zwane też czasem odsysaczami przestawnymi. Nie są one na stałe montowane do ściany czy sufitu, lecz umieszczone na wózku jezdnym lub podstawie z kółkami. Taki mobilny odsysacz najczęściej ma własny wentylator zamocowany na konstrukcji wózka oraz zestaw węży: krótki wąż ssawny z ssawą do podłączenia pod wydech pojazdu oraz drugi wąż wylotowy, który wyprowadza spaliny na zewnątrz (np. przez drzwi lub okno, jeśli nie ma stałego kanału w ścianie).
Zaletą przenośnych odsysaczy jest ich uniwersalność i możliwość wykorzystania praktycznie w dowolnym miejscu. Można go podprowadzić tam, gdzie akurat jest potrzebny – np. do pojazdu stojącego nietypowo, do maszyn stacjonarnych lub nawet do pracy na zewnątrz pomieszczeń (odsysając spaliny z wnętrza pojazdu, który jest pod wiatą itd.). Wadą bywa nieco mniejsza wygoda obsługi (trzeba ręcznie ustawić urządzenie i poprowadzić wąż wylotowy na zewnątrz) oraz ograniczona wydajność przy kompaktowych rozmiarach. Niemniej, w warunkach gdzie instalacja stacjonarna jest niemożliwa lub nieopłacalna, mobilny wyciąg spalin bywa idealnym rozwiązaniem – np. w małych warsztatach, które sporadycznie potrzebują odciągu, albo w sytuacjach awaryjnych.
Jak wybrać odpowiedni odsysacz spalin?
Wybór konkretnego modelu odsysacza powinien zależeć od kilku czynników. Przede wszystkim należy wziąć pod uwagę rodzaj pojazdów, z jakimi będziemy pracować. Inne zapotrzebowanie ma mały warsztat obsługujący wyłącznie auta osobowe, a inne zajezdnia autobusowa czy serwis ciężarówek. Dla samochodów osobowych zazwyczaj wystarczają urządzenia o mniejszej wydajności – przyjmuje się, że odsysacz powinien zapewniać przepływ ok. 400 m³/h na stanowisko i wykorzystywać węże o średnicy ~100 mm. Natomiast dla większych silników (ciężarówki, autobusy) zalecane są wydajności rzędu 1000–1500 m³/h (lub więcej) i węże o średnicy 150 mm, aby skutecznie odciągać dużą objętość spalin. Pojazdy specjalne (np. wozy strażackie) mogą wymagać jeszcze większych średnic węży (nawet 200 mm) oraz odporniejszych materiałów, ze względu na bardzo wysokie temperatury spalin.
Kolejną kwestią jest organizacja stanowisk pracy. Jeśli pojazd podczas obsługi stoi zawsze w jednym miejscu, można zastosować pojedynczy stacjonarny odsysacz (wiszący lub bębnowy) przypisany do tego stanowiska. Natomiast przy dłuższych stanowiskach, gdzie pojazd porusza się (np. wyjeżdża po obsłudze), albo gdy jedno stanowisko musi obsłużyć różne długości pojazdów, lepiej sprawdzi się system szynowy z odsysaczem przesuwającym się wzdłuż pojazdu. W małym warsztacie wystarczy jeden odsysacz obsługujący jedno auto naraz, ale w większym obiekcie być może potrzeba kilku punktów odciągowych lub centralnego systemu kanałowego z kilkoma przyłączami.
Ważnym czynnikiem jest też częstotliwość użycia i wygoda obsługi. Jeśli odciąg będzie używany codziennie wiele razy, warto zainwestować w rozwiązanie ułatwiające pracę, jak bęben samozwijający czy balanser – aby pracownicy nie tracili czasu na ręczne zwijanie węży i by sprzęt zawsze był gotowy do działania. Z drugiej strony, jeżeli odsysacz ma być wykorzystywany tylko okazjonalnie, alternatywą może być tańszy model przenośny, który w razie potrzeby podłączymy i ustawimy w dowolnym miejscu.
Przy wyborze urządzenia należy również zwrócić uwagę na jakość wykonania i bezpieczeństwo. Warto sprawdzić, czy odsysacz posiada odpowiednie certyfikaty i atesty (np. certyfikaty Instytutu Transportu Samochodowego potwierdzające skuteczność odprowadzania spalin). Istotna jest trwałość węży (odporność na wysoką temperaturę i ścieranie), solidność mocowania ssawki oraz zabezpieczenia (np. czy wentylator włącza się automatycznie tylko przy podłączonej ssawie, co zapobiega przypadkowemu działaniu urządzenia „na sucho”).
Na rynku dostępnych jest wiele modeli od różnych producentów, dlatego warto porównać oferty. Warto także skonsultować się z firmami specjalizującymi się w wentylacji przemysłowej – eksperci pomogą dobrać optymalny system do naszych potrzeb, uwzględniając zarówno wymagania techniczne, jak i budżet. Przykładowo polska firma Klimawent, mająca wieloletnie doświadczenie w tej branży, oferuje zarówno stacjonarne odsysacze spalin bębnowe i balansowe ogólnego zastosowania, jak i zaawansowane systemy szynowe przeznaczone dla pojazdów specjalnych (np. dla straży pożarnej). Dzięki tak szerokiej ofercie można z łatwością dopasować rozwiązanie odpowiadające skali i charakterowi danego warsztatu, garażu czy hali serwisowej.
