Jak dobrać ramię odciągowe do stanowiska spawalniczego?

Spawanie jest procesem, który wymaga precyzji, doświadczenia i dobrze przygotowanego miejsca pracy. W praktyce nie chodzi wyłącznie o spawarkę, uchwyt, materiał dodatkowy czy ustawienia parametrów. Bardzo duże znaczenie ma również to, co dzieje się wokół spawacza, a zwłaszcza jakość powietrza w strefie oddychania. Podczas spawania powstają dym spawalniczy, gazy, drobne cząstki metali oraz zanieczyszczenia pochodzące z powłok, olejów, farb lub środków zabezpieczających. Dlatego właściwie dobrane ramię odciągowe do stanowiska spawalniczego nie jest dodatkiem, lecz elementem, który realnie wpływa na bezpieczeństwo, wygodę i organizację pracy.

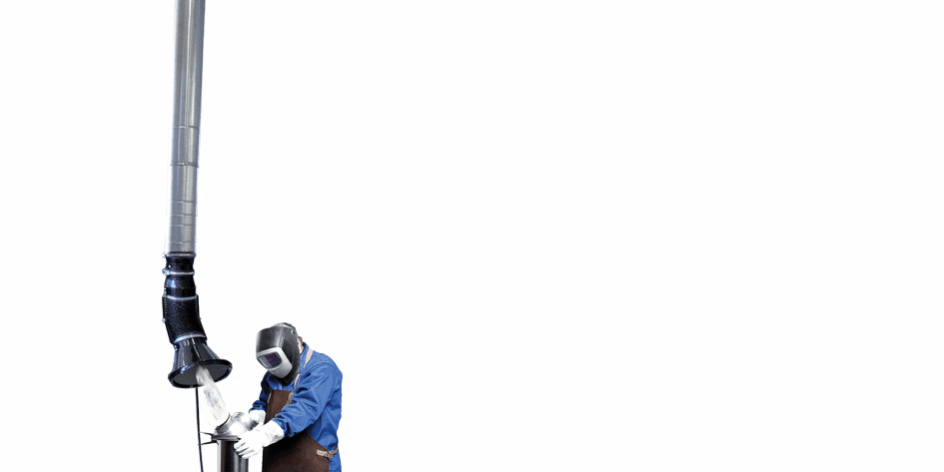

Dobre ramię odciągowe powinno przechwytywać zanieczyszczenia możliwie blisko miejsca ich powstawania. Im krótsza droga między źródłem emisji a ssawką, tym łatwiej ograniczyć rozprzestrzenianie się dymów po hali. Właśnie dlatego odciąg miejscowy jest tak często stosowany przy stanowiskach spawalniczych, szlifierskich i naprawczych. Ramię można ustawić nad spoiną, obok elementu albo pod odpowiednim kątem, a następnie zmieniać jego położenie wraz z postępem pracy.

Dobór nie powinien być przypadkowy. Innego rozwiązania wymaga małe stanowisko do spawania detali na stole, innego kabina z dużymi konstrukcjami stalowymi, a jeszcze innego mobilne miejsce pracy, przy którym spawacz często zmienia pozycję. Liczą się zasięg ramienia, średnica przewodu, wydajność odciągu, sposób montażu, typ przegubów, ergonomia oraz współpraca z wentylatorem lub filtrowentylacją. Dopiero zestawienie tych parametrów pozwala wybrać ramię, które będzie nie tylko „działać”, lecz rzeczywiście spełni swoje zadanie.

Dlaczego dobór ramienia odciągowego ma tak duże znaczenie?

Ramię odciągowe odpowiada za wychwytywanie zanieczyszczeń zanim rozproszą się w powietrzu. To bardzo istotne, ponieważ dym spawalniczy unosi się szybko, często nieregularnie, a jego kierunek zależy od temperatury, ruchu powietrza, pozycji spoiny i geometrii obrabianego elementu. Jeżeli ssawka znajduje się zbyt daleko, odciąg zaczyna zasysać głównie czyste powietrze z otoczenia, a nie dym powstający przy spawaniu.

Właśnie dlatego samo zamontowanie ramienia nie wystarcza. Urządzenie musi być dobrane do realnych warunków pracy. Za krótkie ramię wymusza niewygodną pozycję spawacza albo sprawia, że ssawka nie dociera do miejsca emisji. Zbyt długie ramię może być cięższe, mniej poręczne i generować większe opory przepływu. Z kolei nieodpowiednia średnica przewodu obniża skuteczność odciągania lub powoduje nadmierny hałas i niepotrzebne zużycie energii.

Dobrze dobrane ramię pomaga utrzymać porządek na stanowisku. Spawacz nie musi przerywać pracy, aby walczyć z opadającym przewodem, źle ustawioną ssawką albo konstrukcją, która samoczynnie zmienia położenie. To przekłada się na płynność ruchów, lepszą widoczność spoiny i mniejsze zmęczenie. W przypadku pracy wielogodzinnej takie szczegóły są bardzo odczuwalne.

Trzeba też pamiętać, że odciąg miejscowy nie zastępuje wszystkich pozostałych rozwiązań wentylacyjnych. Hala produkcyjna nadal powinna mieć prawidłowo zaprojektowaną wentylację ogólną, a w wielu zakładach stosuje się również filtrację centralną lub urządzenia mobilne. Ramię odciągowe działa jednak najbliżej źródła emisji, dlatego jego jakość i ustawienie mają ogromny wpływ na skuteczność całego systemu.

Zasięg, średnica i konstrukcja ramienia – od czego zacząć?

Pierwszym parametrem, na który zwykle zwraca się uwagę, jest zasięg ramienia odciągowego. Powinien on odpowiadać wielkości stanowiska i sposobowi pracy spawacza. Jeżeli spawanie odbywa się na niewielkim stole, często wystarczy ramię o długości około 2 metrów. Przy większych stołach, konstrukcjach przestrzennych lub pracy po obu stronach detalu lepiej rozważyć wariant 3- lub 4-metrowy. Na rozbudowanych stanowiskach stosuje się również ramiona dłuższe, systemy na wysięgnikach albo rozwiązania przesuwne.

Nie należy jednak wybierać najdłuższego ramienia „na zapas”. Dłuższe ramię daje większy zakres pracy, ale może wymagać mocniejszego wentylatora, solidniejszego montażu i staranniejszego ustawiania. W praktyce dobry dobór polega na tym, aby ssawka bez problemu docierała do wszystkich typowych miejsc spawania, ale konstrukcja nie była przesadnie rozbudowana. Ramię powinno pasować do stanowiska, a nie dominować nad nim.

Drugim ważnym parametrem jest średnica ramienia. W spawalnictwie często spotyka się ramiona o średnicy 160 mm lub 200 mm, choć dostępne są też inne warianty. Mniejsza średnica bywa wystarczająca przy lżejszych pracach i pojedynczych stanowiskach. Większa średnica pozwala uzyskać większy przepływ powietrza, co ma znaczenie przy intensywnym spawaniu, większej ilości dymu lub pracy na większych detalach. Nie oznacza to jednak, że większa średnica zawsze będzie lepsza. Trzeba ją zestawić z wydajnością wentylatora, długością instalacji i oporami całego układu.

Równie istotna jest konstrukcja. Dobre ramię powinno mieć stabilne przeguby, łatwą regulację i tak dobrany mechanizm podtrzymujący, aby nie opadało po ustawieniu. Spawacz powinien móc przesunąć ssawkę jedną ręką, bez używania nadmiernej siły. Jeśli ramię jest zbyt sztywne, pracownik przestaje z niego korzystać. Jeśli jest zbyt luźne, nie utrzymuje pozycji. Oba przypadki prowadzą do tego samego problemu: odciąg jest zamontowany, ale jego skuteczność spada.

Warto zwrócić uwagę również na materiał przewodu. Ramię do spawania powinno być odporne na typowe warunki panujące na stanowisku, w tym podwyższoną temperaturę zasysanego powietrza, iskry pojawiające się w pobliżu pracy oraz zabrudzenia. W wielu zastosowaniach stosuje się przewody elastyczne, lecz ich jakość ma znaczenie. Przewód niskiej klasy szybciej się przeciera, odkształca lub traci szczelność. A nieszczelności oznaczają spadek siły ssania dokładnie tam, gdzie jest ona potrzebna.

Wydajność odciągu i charakter pracy spawalniczej

Samo ramię nie pracuje w oderwaniu od reszty systemu. Musi być połączone z odpowiednim źródłem podciśnienia, czyli z wentylatorem, urządzeniem filtrowentylacyjnym albo instalacją centralną. Dlatego przy doborze trzeba analizować wydajność odciągu, a nie tylko długość i wygląd ramienia. Zbyt mały przepływ powietrza sprawi, że dym będzie omijał ssawkę. Zbyt duży może powodować hałas, przeciągi, niepotrzebne koszty eksploatacyjne, a przy niektórych procesach także zakłócenia osłony gazowej.

W praktyce wydajność zależy od rodzaju spawania, ilości powstającego dymu, kształtu ssawki oraz odległości od źródła emisji. Spawanie metodą MIG/MAG, TIG czy MMA może generować różne ilości zanieczyszczeń. Znaczenie ma również materiał: stal czarna, stal nierdzewna, aluminium, elementy ocynkowane albo powierzchnie z pozostałościami farb i olejów będą zachowywać się inaczej. Im intensywniejszy proces i im więcej dymu, tym większą uwagę trzeba poświęcić wydajności oraz prawidłowemu ustawieniu ramienia.

Bardzo ważna jest odległość ssawki od miejsca spawania. Nawet dobry odciąg traci skuteczność, jeżeli kaptur znajduje się zbyt daleko. Najlepiej, gdy ssawka znajduje się możliwie blisko źródła emisji, ale nie przeszkadza w prowadzeniu uchwytu, obserwacji jeziorka spawalniczego i manewrowaniu detalem. W praktyce oznacza to ustawienie ssawki tak, aby przechwytywała unoszący się dym, a jednocześnie nie zaburzała pracy spawacza.

Trzeba też uwzględnić liczbę stanowisk. Jedno ramię podłączone do samodzielnego urządzenia filtrowentylacyjnego to inna sytuacja niż kilka ramion wpiętych w centralną instalację odciągową. Przy systemach wielostanowiskowych bardzo ważne są przepustnice, równoważenie przepływów i dobranie wentylatora do rzeczywistej liczby jednocześnie pracujących stanowisk. Jeżeli instalacja zostanie dobrana wyłącznie „na oko”, część ramion może działać poprawnie, a część będzie miała zbyt słabe ssanie.

Warto zadać sobie kilka praktycznych pytań: czy spawacz pracuje stale w jednym miejscu, czy przesuwa się wokół elementu? Czy detal jest mały i powtarzalny, czy duży i nieregularny? Czy ramię będzie używane przez jedną zmianę, czy przez wiele godzin bez przerwy? Czy w pobliżu występują inne źródła zanieczyszczeń, na przykład szlifowanie? Odpowiedzi pomagają dopasować nie tylko samo ramię, lecz także cały układ odciągowy.

Sposób montażu i ergonomia na stanowisku

Ramię odciągowe może być montowane na ścianie, słupie, urządzeniu filtracyjnym, konstrukcji wsporczej albo na specjalnym wysięgniku. Wybór zależy od układu stanowiska. Przy stanowiskach stałych często sprawdza się montaż ścienny, ponieważ nie zajmuje miejsca na podłodze i pozwala utrzymać porządek. Gdy ściana znajduje się zbyt daleko, lepszym rozwiązaniem może być słup montażowy albo konstrukcja niezależna. Przy pracach zmiennych stosuje się czasem urządzenia mobilne z ramieniem, które można przestawić tam, gdzie aktualnie odbywa się spawanie.

Montaż trzeba zaplanować tak, aby ramię poruszało się swobodnie po całej strefie pracy. Nie powinno kolidować z suwnicą, regałem, przewodami spawalniczymi, oświetleniem, instalacją gazową ani drogą transportową. Źle dobrane miejsce montażu potrafi zmniejszyć użyteczny zasięg nawet o połowę. Na rysunku katalogowym ramię może wyglądać wystarczająco długo, ale po zamocowaniu w niewłaściwym punkcie okazuje się, że ssawka nie dociera tam, gdzie powinna.

Ergonomia jest często niedoceniana. Tymczasem to właśnie od niej zależy, czy spawacz będzie regularnie korzystał z odciągu. Ramię powinno ustawiać się lekko, stabilnie i intuicyjnie. Ssawka nie może opadać na detal, odskakiwać po puszczeniu ani wymagać ciągłego poprawiania. Dobrze, gdy ma uchwyt do prowadzenia i możliwość regulacji kierunku zasysania. Jeżeli spawacz ma wykonać kilkadziesiąt takich ruchów w ciągu dnia, wygoda obsługi przestaje być drobiazgiem.

Ważne jest także oświetlenie stanowiska. Ramię nie powinno zasłaniać lampy ani rzucać cienia dokładnie na spoinę. Jeżeli ssawka jest duża, trzeba przewidzieć jej położenie względem źródła światła. Przy niektórych stanowiskach dobrym rozwiązaniem jest ssawka z dodatkowym uchwytem, przepustnicą albo elementem ułatwiającym precyzyjne ustawienie.

Nie można pominąć hałasu. Zbyt duża prędkość przepływu powietrza, źle dobrana średnica, nieszczelności lub zanieczyszczone filtry mogą powodować nieprzyjemny szum. Hałas obniża komfort pracy i bywa jednym z powodów, dla których użytkownicy zmniejszają wydajność odciągu albo odsuwają ssawkę dalej od spoiny. A wtedy system przestaje spełniać swoje zadanie. Dlatego dobór powinien obejmować także sprawdzenie, czy instalacja będzie pracowała z akceptowalnym poziomem dźwięku.

Ssawka, przepustnica, filtracja i konserwacja

Na końcu ramienia znajduje się element, który bezpośrednio przechwytuje dym, czyli ssawka lub kaptur. Jej kształt ma ogromne znaczenie. Dobrze zaprojektowana ssawka kieruje strumień powietrza tak, aby obejmował strefę powstawania dymu. Niektóre modele mają kołnierze poprawiające skuteczność zasysania, inne są bardziej kompaktowe i wygodne przy pracy w ograniczonej przestrzeni. Wybór zależy od tego, jak spawacz porusza się przy detalu i z której strony najczęściej unosi się dym.

Praktycznym dodatkiem jest przepustnica przy ssawce lub na ramieniu. Pozwala regulować przepływ powietrza, a w instalacjach wielostanowiskowych pomaga ograniczać zasysanie tam, gdzie stanowisko nie pracuje. Dzięki temu energia nie jest marnowana, a dostępna wydajność może być lepiej wykorzystana przez aktywne stanowiska. Trzeba jednak zadbać o to, aby przepustnice były używane świadomie. Jeśli pozostaną przypadkowo zamknięte, skuteczność odciągu spadnie niemal natychmiast.

Ramię odciągowe musi współpracować z filtracją dostosowaną do rodzaju zanieczyszczeń. Dym spawalniczy składa się z bardzo drobnych cząstek, dlatego urządzenie filtracyjne powinno być przeznaczone do takich zastosowań. W zależności od systemu stosuje się filtry kasetowe, patronowe, mechaniczne, a także układy z automatycznym oczyszczaniem. Przy spawaniu określonych materiałów może być potrzebna szczególna ostrożność i konsultacja z osobą odpowiedzialną za BHP lub dostawcą technologii odciągowej.

Konserwacja jest równie ważna jak dobór. Nawet najlepsze ramię nie będzie działało prawidłowo, jeżeli przewód będzie uszkodzony, przeguby rozregulowane, a filtry zapchane. Warto wdrożyć prosty harmonogram kontroli. Należy sprawdzać, czy ramię utrzymuje pozycję, czy ssawka nie jest uszkodzona, czy przewód nie ma przetarć, czy nie pojawiły się nieszczelności i czy przepływ powietrza nie spadł. Część problemów można zauważyć od razu: ramię zaczyna opadać, ssawka słabo zasysa dym, instalacja pracuje głośniej albo dym pozostaje nad stanowiskiem dłużej niż zwykle.

Nie bez znaczenia jest czyszczenie. Pył, odpryski i zabrudzenia mogą odkładać się na elementach ssawki oraz w przewodzie. Jeżeli stanowisko jest intensywnie eksploatowane, kontrola powinna być częstsza. Dobrą praktyką jest także przeszkolenie pracowników z prawidłowego ustawiania ramienia. Często różnica między skutecznym a nieskutecznym odciągiem wynika nie z samego urządzenia, lecz z kilku centymetrów odległości lub niewłaściwego kąta ustawienia ssawki.

Najczęstsze błędy przy wyborze ramienia odciągowego

Jednym z najczęstszych błędów jest kierowanie się wyłącznie ceną. Tanie ramię może wydawać się korzystnym zakupem, ale jeśli nie utrzymuje pozycji, ma słabe przeguby, szybko traci szczelność albo nie pasuje do instalacji, oszczędność jest pozorna. W przypadku odciągu liczy się skuteczność w codziennej pracy, a nie tylko koszt zakupu. Najlepszy wybór to taki, który łączy odpowiednie parametry, trwałość i wygodę obsługi.

Drugim błędem jest nieuwzględnienie realnego pola pracy. Stanowisko spawalnicze warto obejrzeć w trakcie normalnej produkcji, a nie tylko na pustej hali. Dopiero wtedy widać, gdzie leżą przewody, jak ustawiane są detale, z której strony podchodzi spawacz, gdzie znajduje się wózek transportowy i czy nad stanowiskiem pracują inne instalacje. Ramię dobrane bez takiej analizy może mieć właściwą długość teoretycznie, lecz w praktyce będzie niewygodne.

Kolejny problem to zbyt słaby wentylator lub źle dobrana filtrowentylacja. Użytkownik widzi ramię, więc zakłada, że cały system powinien działać. Tymczasem skuteczność zależy od przepływu powietrza w kompletnym układzie. Długość przewodów, liczba kolan, średnica kanałów, stan filtrów i opory ssawki wpływają na to, ile powietrza rzeczywiście zostanie odciągnięte ze stanowiska. Jeżeli projekt pomija te elementy, efekt może być rozczarowujący.

Błędem bywa także montaż ramienia w miejscu wygodnym dla instalatora, ale niewygodnym dla spawacza. Odciąg powinien wspierać pracę, a nie ją utrudniać. Jeśli ramię przeszkadza w manewrowaniu detalem, blokuje dojście do stołu albo wymaga obchodzenia stanowiska, pracownik zacznie je odsuwać. Z czasem może stać się elementem obecnym na hali, lecz rzadko używanym zgodnie z przeznaczeniem.

Warto uważać również na brak regulacji i kontroli po uruchomieniu. Po zamontowaniu ramienia należy sprawdzić, czy ssawka przechwytuje dym w typowych pozycjach roboczych. Dobrze jest wykonać próbę przy rzeczywistym spawaniu, a nie tylko uruchomić wentylator i ocenić zasysanie dłonią. Dopiero obserwacja dymu pokazuje, czy odciąg działa tam, gdzie powinien. Jeśli nie, można skorygować położenie ramienia, zmienić ustawienie ssawki, wyregulować przepustnice albo zweryfikować wydajność urządzenia.

Przy wyborze ramienia warto więc przeanalizować kilka elementów naraz: rodzaj spawania, wielkość stanowiska, zasięg pracy, średnicę ramienia, wymaganą wydajność, sposób montażu, wygodę obsługi, rodzaj filtracji oraz plan konserwacji. Dopiero takie podejście pozwala dobrać rozwiązanie, które będzie używane na co dzień, a nie tylko dobrze wyglądało w specyfikacji technicznej. Ramię odciągowe ma być zawsze tam, gdzie powstaje dym spawalniczy: blisko źródła, stabilnie ustawione i gotowe do pracy przy każdym kolejnym elemencie.
