Obróbka metali to proces, w którym liczy się nie tylko precyzja, wydajność i powtarzalność, ale również czystość powietrza w hali, warsztacie czy na stanowisku pracy. W trakcie cięcia, szlifowania, spawania, wiercenia, frezowania, toczenia albo polerowania do otoczenia trafiają pyły, dymy, mgły olejowe i bardzo drobne cząstki, które mogą wpływać na zdrowie pracowników, trwałość maszyn oraz jakość gotowego wyrobu. Dobór filtrów powietrza nie powinien więc opierać się na jednym uniwersalnym schemacie. Znacznie rozsądniej jest dopasować rozwiązanie do rodzaju procesu, materiału, intensywności pracy oraz sposobu odciągu zanieczyszczeń.
W praktyce nie ma jednego filtra, który sprawdzi się przy każdej operacji. Inny zestaw parametrów będzie potrzebny przy spawaniu stali nierdzewnej, inny przy szlifowaniu aluminium, a jeszcze inny przy obróbce z użyciem chłodziw. Z tego powodu warto patrzeć na system filtracji jak na całość: od wychwycenia większych zanieczyszczeń, przez zatrzymanie frakcji drobnych, aż po zabezpieczenie instalacji i utrzymanie stabilnych warunków pracy. Dobrze dobrane filtry pomagają ograniczyć osadzanie się pyłu, poprawiają komfort pracy i zmniejszają ryzyko przestojów związanych z zapchaniem urządzeń wentylacyjnych.
Jakie zanieczyszczenia powstają podczas obróbki metali
Zanim wybierze się konkretny filtr, trzeba odpowiedzieć na podstawowe pytanie: co dokładnie trzeba odfiltrować. W środowisku obróbki metali występuje kilka grup zanieczyszczeń i każda z nich zachowuje się inaczej.
Pierwszą grupą są pyły metaliczne. Pojawiają się między innymi podczas szlifowania, gratowania, cięcia mechanicznego czy polerowania. Część pyłu ma stosunkowo duże cząstki i dość szybko opada, ale znaczna ilość pozostaje w powietrzu przez dłuższy czas. Im drobniejsza frakcja, tym trudniej ją wychwycić i tym większe znaczenie ma jakość filtracji.
Drugą grupą są dymy spawalnicze. To bardzo drobne cząstki powstające w wysokiej temperaturze. W praktyce oznacza to, że przy spawaniu potrzebne są filtry zdolne zatrzymywać frakcje znacznie drobniejsze niż te, które występują przy zwykłym szlifowaniu. Dymy te mogą zawierać substancje szczególnie niepożądane dla organizmu, dlatego samo przewietrzanie hali zwykle nie wystarcza.
Trzecia grupa to mgły olejowe i aerozole chłodziw. Powstają podczas toczenia, frezowania, wiercenia i innych procesów skrawania prowadzonych z użyciem emulsji, olejów lub środków smarujących. Tutaj standardowy filtr pyłowy nie zawsze będzie odpowiedni, ponieważ krople cieczy zachowują się inaczej niż suchy pył. Często potrzebne są układy wykorzystujące separację mechaniczną, filtry koalescencyjne albo wkłady przygotowane specjalnie do pracy z mgłą olejową.
W wielu zakładach pojawiają się też iskry, odpryski, cząstki ścierniwa, a czasem nawet mieszaniny pyłu i wilgoci. To ważna informacja, bo wpływa nie tylko na skuteczność filtrowania, lecz również na bezpieczeństwo pożarowe i trwałość samego wkładu filtracyjnego. Filtr dobrany wyłącznie pod kątem klasy filtracji, bez uwzględnienia temperatury czy rodzaju pyłu, może okazać się rozwiązaniem nietrafionym.
Rodzaje filtrów powietrza stosowanych przy obróbce metali
W instalacjach związanych z obróbką metali najczęściej stosuje się kilka stopni filtracji. Taki układ jest znacznie skuteczniejszy niż próba zatrzymania wszystkich zanieczyszczeń jednym elementem. Pozwala też wydłużyć żywotność filtrów dokładnych.
Na początku bardzo często montuje się prefiltry. Ich zadaniem jest wychwycenie większych cząstek, które mogłyby szybko obciążyć dalsze stopnie układu. Prefiltr nie zapewnia bardzo wysokiej dokładności, ale stanowi dobrą ochronę dla kolejnych wkładów. W praktyce przydaje się wszędzie tam, gdzie w powietrzu unoszą się grubsze frakcje pyłu, opiłki lub większe cząstki produktów ścierania.
Kolejną grupą są filtry kieszeniowe i kasetowe, często stosowane w centralach wentylacyjnych, układach nawiewno-wywiewnych oraz w systemach odpylania. Zapewniają większą powierzchnię filtracyjną i lepszą zdolność zatrzymywania drobniejszych zanieczyszczeń. Sprawdzają się wtedy, gdy potrzebna jest równowaga między dokładnością a oporami przepływu. W obiektach przemysłowych są chętnie wybierane jako drugi etap filtracji.

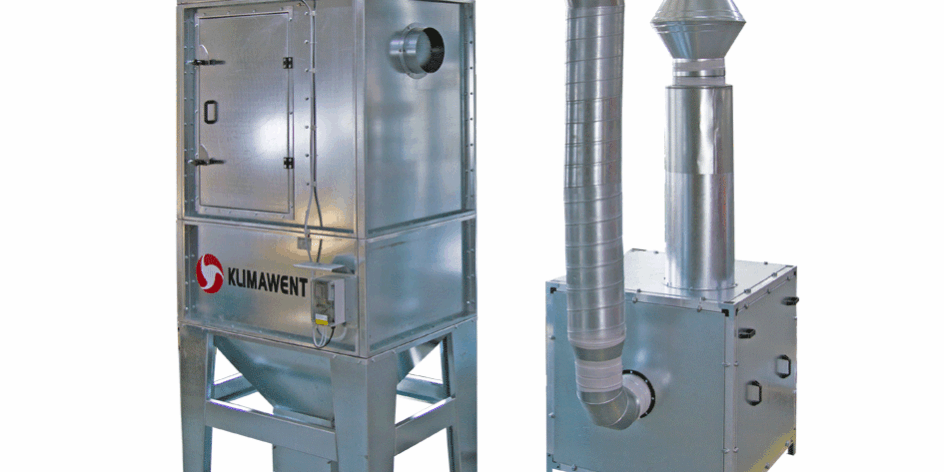

Przy bardziej wymagających zastosowaniach pojawiają się filtry patronowe. To bardzo popularne rozwiązanie w odpylaczach przemysłowych. Dzięki zwartej budowie i dużej powierzchni roboczej dobrze radzą sobie z pyłami powstającymi przy szlifowaniu, cięciu i obróbce powierzchniowej. Wiele modeli można czyścić impulsowo, co poprawia ekonomikę eksploatacji i pozwala utrzymać wysoką sprawność przez dłuższy czas.
W środowiskach, gdzie konieczne jest wychwytywanie najdrobniejszych cząstek, stosuje się filtry dokładne oraz filtry HEPA. Są one przydatne zwłaszcza wtedy, gdy powietrze po oczyszczeniu wraca do pomieszczenia albo gdy wymagana jest bardzo wysoka czystość środowiska pracy. W przypadku dymów spawalniczych czy szczególnie drobnych pyłów taka warstwa filtracji bywa bardzo cenna. Trzeba jednak pamiętać, że filtry wysokiej skuteczności powinny pracować za odpowiednio dobranym wstępnym oczyszczaniem, inaczej będą szybko się zużywać.
Osobną kategorię stanowią filtry do mgły olejowej. Tutaj znaczenie ma nie tylko samo zatrzymanie zanieczyszczenia, ale też umiejętność oddzielania cieczy od strumienia powietrza. W takich systemach wykorzystuje się często separatory, wkłady siatkowe, elementy labiryntowe, filtry koalescencyjne oraz stopnie końcowe o wysokiej dokładności. To rozwiązania przeznaczone bardziej do obróbki skrawaniem z chłodziwem niż do pracy z suchym pyłem.
W niektórych układach stosuje się też filtry z węglem aktywnym. Nie służą one do zatrzymywania pyłu metalicznego, lecz do ograniczania zapachów i części związków gazowych. W obróbce metali nie zawsze są niezbędne, ale mogą okazać się pomocne tam, gdzie obok pyłu pojawiają się lotne substancje pochodzące z procesów technologicznych, środków chemicznych lub dodatków procesowych.
Jak dobrać filtr do konkretnego procesu technologicznego
Dobór filtra powinien zaczynać się nie od katalogu producenta, lecz od analizy procesu. Inaczej filtruje się powietrze przy spawaniu, inaczej przy szlifowaniu, a jeszcze inaczej przy toczeniu z chłodziwem. To właśnie technologia obróbki wyznacza punkt wyjścia.
Przy spawaniu szczególne znaczenie mają filtry do bardzo drobnych cząstek. Dymy spawalnicze są lekkie, długo utrzymują się w powietrzu i łatwo rozchodzą się poza stanowisko pracy. Zwykle potrzebny jest tu układ wielostopniowy: element wstępny, filtr zasadniczy oraz filtr dokładny. Dobrze sprawdzają się systemy miejscowego odciągu połączone z wkładami patronowymi lub wysokoskutecznymi filtrami końcowymi. Im bliżej źródła zanieczyszczeń zostanie przechwycony dym, tym lepszy efekt.
Przy szlifowaniu i gratowaniu dominuje pył suchy, nierzadko w dużej ilości. W takim przypadku istotna staje się odporność filtra na obciążenie pyłem oraz zdolność do zachowania odpowiedniego przepływu powietrza mimo narastającej warstwy zanieczyszczeń. Bardzo dobre rezultaty dają filtry patronowe z automatycznym oczyszczaniem. Jeżeli materiał ma właściwości szczególne, na przykład jest łatwopalny, należy uwzględnić również wymagania bezpieczeństwa dla całego układu odpylania.
Przy cięciu termicznym, zwłaszcza plazmowym lub laserowym, powstają zarówno drobne cząstki, jak i produkty spalania. Filtracja musi być wydajna, stabilna i odporna na specyficzne warunki pracy. W takich zastosowaniach znaczenie ma nie tylko skuteczność wychwytywania pyłu, ale również prawidłowe prowadzenie strumienia powietrza i dobranie odciągu do stołu roboczego lub komory cięcia.
Przy toczeniu, wierceniu i frezowaniu z użyciem emulsji lub oleju częstym problemem nie jest suchy pył, lecz mgła. Jeśli do takiego procesu zastosuje się typowy filtr przeznaczony do pyłu, jego sprawność może szybko spaść. Lepiej sprawdzają się systemy przeznaczone do aerozoli cieczowych, które potrafią łączyć cząstki cieczy w większe krople i odprowadzać je z powrotem do układu lub do zbiornika.
Warto również wziąć pod uwagę rodzaj obrabianego materiału. Stal czarna, stal nierdzewna, aluminium, miedź czy stopy specjalne nie generują identycznych zanieczyszczeń. Niektóre pyły są cięższe, inne bardziej lotne, jeszcze inne mogą stwarzać większe ryzyko zapłonu. Z tego powodu dobór filtrów powinien uwzględniać nie tylko proces, ale także sam materiał.
Na jakie parametry zwracać uwagę przy wyborze filtrów
Sam typ filtra to dopiero początek. Równie ważne są jego parametry eksploatacyjne. Pierwszym z nich jest skuteczność filtracji, czyli zdolność do zatrzymywania cząstek o określonej wielkości. Im drobniejsze zanieczyszczenia występują w procesie, tym większe znaczenie ma precyzja oczyszczania.
Drugim ważnym elementem są opory przepływu. Nawet bardzo dobry filtr może sprawiać problemy, jeśli zbyt mocno ogranicza przepływ powietrza. W praktyce oznacza to spadek wydajności odciągu, słabsze przechwytywanie zanieczyszczeń i większe obciążenie wentylatorów. Trzeba więc szukać rozwiązania, które zapewnia odpowiednią równowagę między dokładnością a ekonomią pracy instalacji.
Istotna jest także pojemność pyłowa filtra. W zakładach, gdzie pyłu powstaje dużo, zbyt mała pojemność prowadzi do częstych wymian i wzrostu kosztów serwisowych. Z kolei filtr o większej powierzchni czynnej dłużej zachowuje stabilne parametry. To szczególnie ważne w pracy wielozmianowej oraz tam, gdzie układ odpylania działa niemal bez przerwy.
Nie można pominąć odporności na temperaturę, wilgoć, oleje i uszkodzenia mechaniczne. Filtr, który dobrze sprawdza się w suchym środowisku, niekoniecznie wytrzyma kontakt z mgłą olejową albo okresowymi skokami temperatury. Materiał filtracyjny powinien być dobrany świadomie, z uwzględnieniem realnych warunków produkcji, a nie tylko danych marketingowych.
Duże znaczenie ma również możliwość czyszczenia i łatwość obsługi. W wielu zakładach stosuje się filtry z automatycznym oczyszczaniem impulsowym, co pozwala wydłużyć czas pracy i utrzymać wydajność instalacji. W innych sytuacjach lepiej sprawdzają się wymienne wkłady jednorazowe. Wszystko zależy od skali produkcji, rodzaju zanieczyszczeń i przyjętego modelu utrzymania ruchu.
Warto też patrzeć na filtrację z perspektywy całego systemu. Sam filtr nie rozwiąże problemu, jeśli źle zaprojektowano odciąg miejscowy, źle dobrano średnice przewodów albo nie przewidziano właściwego rozmieszczenia punktów ssących. Czasem poprawa skuteczności oczyszczania wynika nie z wymiany wkładu na „mocniejszy”, ale z uporządkowania całej instalacji.
Najczęstsze błędy przy stosowaniu filtrów powietrza w obróbce metali
Jednym z najczęstszych błędów jest stosowanie jednego, prostego rozwiązania do wszystkich procesów. Warsztat bywa wyposażony w przypadkowy filtr „przemysłowy”, który teoretycznie ma radzić sobie z pyłem, dymem i mgłą. W praktyce prowadzi to do spadku skuteczności, przeciążenia instalacji i szybszego zużycia elementów eksploatacyjnych. Uniwersalność brzmi dobrze, ale w obróbce metali bardzo często oznacza kompromis o zbyt dużej skali.
Drugim błędem jest pomijanie filtracji wstępnej. Jeśli drobny filtr końcowy musi od razu przyjmować pełne obciążenie zanieczyszczeniami, szybko traci wydajność. Prefiltrowanie większych cząstek wydłuża żywotność kolejnych stopni i obniża koszty pracy. To rozwiązanie proste, a jednocześnie bardzo praktyczne.
Często spotyka się też nieprawidłowe dopasowanie filtra do rodzaju zanieczyszczeń. Przykład? Użycie filtra do pyłu w instalacji, która ma wychwytywać mgłę olejową. Taki układ może działać przez chwilę, lecz z czasem pojawią się problemy z nasiąkaniem wkładu, wzrostem oporów i obniżeniem sprawności. Podobnie wygląda sytuacja, gdy filtr projektowany pod większe frakcje ma zatrzymywać dymy spawalnicze.
Inny błąd to zaniedbanie serwisu. Nawet najlepszy filtr nie będzie działał prawidłowo bez kontroli stanu technicznego, pomiaru spadku ciśnienia, okresowej wymiany wkładów i sprawdzenia szczelności układu. Zdarza się, że instalacja formalnie działa, ale w rzeczywistości część zanieczyszczeń omija strefę filtracji przez nieszczelności albo niewłaściwie osadzone elementy.
Niebezpieczne bywa również lekceważenie właściwości pyłów metalicznych. Niektóre z nich mogą mieć charakter łatwopalny lub stwarzać ryzyko wybuchu pyłu. W takich warunkach filtracja musi być rozpatrywana razem z zabezpieczeniami całego systemu, a nie tylko jako kwestia czystości powietrza. Znaczenie mają wtedy materiały wykonania, separacja iskier, sposób gromadzenia pyłu i rozwiązania ograniczające skutki ewentualnego zapłonu.
Wiele firm popełnia też błąd polegający na ocenianiu filtrów wyłącznie przez pryzmat ceny zakupu. Tymczasem realny koszt obejmuje nie tylko sam wkład, ale również częstotliwość wymiany, pobór energii przez wentylatory, czas przestoju przy serwisie i wpływ na warunki pracy. Tani filtr, który szybko się zapycha, bardzo często okazuje się droższy w całym cyklu użytkowania niż rozwiązanie lepiej dopasowane.
Jak zorganizować skuteczną filtrację powietrza na hali i w warsztacie
Skuteczna filtracja zaczyna się od źródła emisji. Im bliżej miejsca powstawania pyłu, dymu czy mgły zostanie zamontowany odciąg, tym większa szansa na przechwycenie zanieczyszczeń, zanim rozprzestrzenią się po pomieszczeniu. Dlatego w wielu przypadkach najlepiej sprawdzają się odciągi miejscowe, ramiona ssące, zabudowane stanowiska lub stoły robocze z odciągiem dolnym albo tylnym.
Następnie trzeba dobrać odpowiedni układ filtrów. W prostszym warsztacie może wystarczyć zestaw złożony z prefiltra i filtra zasadniczego. W bardziej wymagającym zakładzie potrzebny bywa układ wielostopniowy: pierwszy etap zatrzymuje większe cząstki, drugi odpowiada za pył drobny, a trzeci oczyszcza powietrze do poziomu wymaganego dla danego procesu. W przypadku spawania i bardzo drobnych pyłów takie podejście jest szczególnie przydatne.
Dobrym rozwiązaniem jest również rozdzielenie procesów o różnym charakterze. Jeśli na jednej hali odbywa się zarówno szlifowanie na sucho, jak i obróbka z chłodziwem, wspólna instalacja nie zawsze będzie optymalna. Osobne układy dla pyłu i mgły olejowej pozwalają lepiej dopasować rodzaj filtrów, łatwiej zarządzać serwisem i ograniczyć ryzyko problemów eksploatacyjnych.
Warto zadbać o regularny monitoring parametrów instalacji. Pomiar spadku ciśnienia, kontrola wydajności odciągu, obserwacja stanu wkładów oraz ocena ilości osadów na stanowiskach pracy dostarczają bardzo cennych informacji. Dzięki temu można reagować wcześniej, zanim pojawi się zauważalny spadek skuteczności. Systematyczność w tym obszarze naprawdę przynosi efekty.
Nie bez znaczenia pozostaje także szkolenie pracowników. Nawet dobrze dobrany system filtracji może działać gorzej, jeśli odciąg nie jest ustawiony we właściwym miejscu, osłony pozostają otwarte, a filtry są wymieniane zbyt późno lub zbyt wcześnie. Czyste powietrze na stanowisku pracy to rezultat połączenia odpowiedniej technologii, właściwej obsługi i rozsądnie zaplanowanego serwisu.
W obróbce metali najlepiej sprawdzają się rozwiązania dopasowane do konkretnego procesu: filtry patronowe i wielostopniowe układy odpylania przy szlifowaniu oraz cięciu, filtry dokładne i wysokoskuteczne przy dymach spawalniczych, a przy obróbce z chłodziwem – systemy do mgły olejowej i aerozoli. Im lepiej dopasowany filtr do realnych warunków pracy, tym większa skuteczność, lepsza trwałość instalacji i wyższy komfort pracy na hali lub w warsztacie.
